Перевірка виробу: чи можна його порахувати і де помилка в даних

Перш ніж рахувати ціну, система перевіряє для кожної позиції ланцюг: матеріал, форма закупівлі, ціна, виміряна геометрія, маршрут і моделі часу. Як читати таблицю і що виправляти.

Найдорожчі помилки в ціні не арифметичні. Вони в даних: труба, записана як лист; товщина 2 мм замість 3; матеріал без ціни, для якого система взяла нуль. Така помилка тихо проходить через увесь розрахунок і стає неправильною ціною в пропозиції клієнтові.

Розділ «Перевірка виробу» ловить це до розрахунку. Він відповідає на одне запитання, яке й винесено в заголовок: чи можна цей виріб порахувати?

Де знайти

Відкрийте Costing Studio і натисніть перший розділ у рядку — Перевірка виробу.

Перевірка виробу

Ланцюг із шести ланок

Під заголовком розділу описано, що саме перевіряється. Для кожної позиції специфікації система проходить ланцюг:

матеріал → форма закупівлі → ціна → виміряне 3D-тіло → маршрут → моделі часу

Розберемо по ланках.

  1. Матеріал. З чого зроблено деталь. Без матеріалу нема чого рахувати.
  2. Форма закупівлі. У якому вигляді ви цей матеріал купуєте: лист такого-то розміру, труба такої-то довжини.
  3. Ціна. Скільки коштує ця форма.
  4. Виміряне 3D-тіло. Реальна геометрія деталі з моделі: габарити, площа, довжина різу.
  5. Маршрут. Через які операції проходить деталь.
  6. Моделі часу. Скільки триває кожна з цих операцій.

Якщо хоч однієї ланки бракує, ціну цієї позиції порахувати неможливо. Якщо всі на місці, ланцюг повний.

Геометрія як свідок

Найцінніша частина перевірки — четверта ланка. Розділ пояснює її так: геометрія читається з самого тіла, тож труба, записана як лист, або неправильна товщина видно ще до того, як стануть неправильною ціною.

Що це означає на практиці. У специфікації написано: «лист 2 мм». Система вимірює модель і бачить: це порожнистий профіль 40 × 40, завдовжки два метри. Запис і геометрія не збігаються. Хтось помилився, і тепер це видно.

Людина таку помилку в таблиці на сто рядків не помітить. Геометрія помічає завжди.

Як користуватися

Оберіть виріб

Угорі розділу стоїть список виробів, які можна перевірити. Кожен рядок містить назву, кількість і дату. Клацніть на потрібний.

Прочитайте підсумок

Над таблицею з'являється зведення:

  • загальний висновок, наприклад «Ланцюг повний — готово для розрахунку»;
  • лічильник на кшталт «24 з 24 позицій мають повний ланцюг»;
  • попередження, якщо вони є. Наприклад «Ціна з інтернету, не із закупівель · 15»: для п'ятнадцяти позицій ціну взято з відкритих джерел, а не з ваших реальних закупівель.

Останнє попередження не блокує розрахунок, але про нього варто знати. Ціна з інтернету — це орієнтир. Для пропозиції клієнтові такі ціни треба підтвердити у постачальника.

Прочитайте таблицю

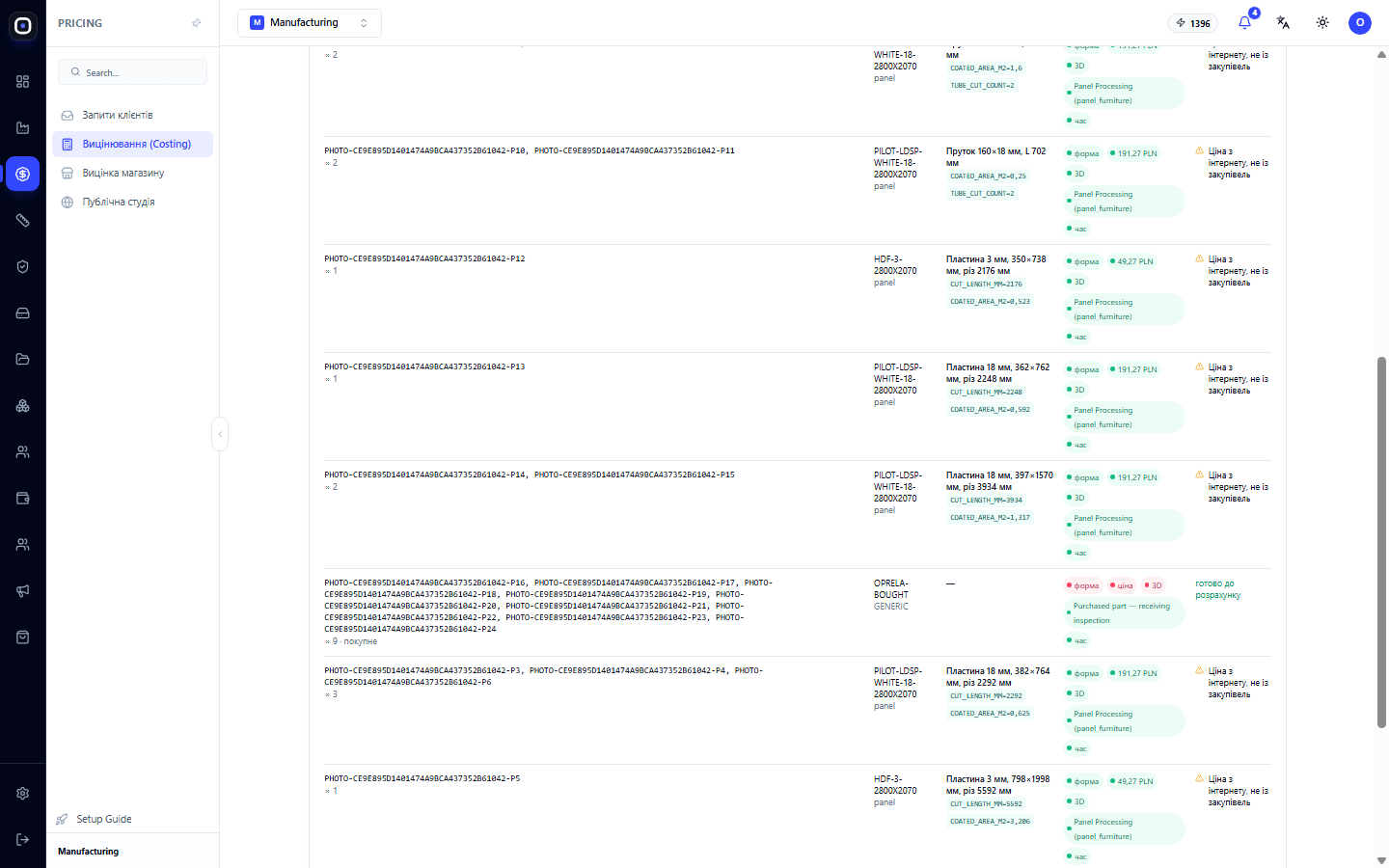

Таблиця позицій

Кожен рядок — група однакових позицій. Колонки:

  • Позиції — коди деталей і кількість.
  • Записано як — що вказано в специфікації: матеріал і тип деталі.
  • Геометрія каже — що система виміряла на моделі: наприклад «Пруток 382 × 18 мм, довжина 2000 мм», площа покриття, кількість різів.
  • Ланцюг — які ланки на місці: форма, ціна, 3D, маршрут, час. Тут же видно розраховану суму.
  • Що виправити — конкретна вказівка, якщо чогось бракує або щось не збігається.

Читайте таблицю справа наліво: спершу колонку «Що виправити». Якщо вона порожня, рядок у порядку.

Порівняйте дві середні колонки

«Записано як» і «Геометрія каже» мають розповідати одну історію. Якщо в першій «панель», а друга показує пруток чи трубу, запис у специфікації, найімовірніше, хибний.

Виміряйте отвори й гиби

Кнопка Виміряти отвори й гиби запускає докладніше вимірювання моделі. Система рахує отвори, гиби та інші елементи, від яких залежить час обробки.

Без цього час свердління чи гнуття оцінюється грубо. Після вимірювання він рахується з реальної кількості елементів.

Типові знахідки

  • Немає форми закупівлі. Матеріал є, але не вказано, у якому вигляді ви його купуєте. Виправляється в розділі «Матеріали».
  • Немає ціни. Форма є, ціни немає. Виправляється в розділі «Ціни».
  • Геометрія не збігається із записом. Труба записана як лист, або навпаки. Виправляється в специфікації.
  • Немає маршруту. Для типу деталі не випущено маршрут. Виправляється на сторінці маршрутів.
  • Немає моделі часу. Крок маршруту не прив'язано до моделі часу. Виправляється в розділі «Моделі часу».
  • Ціна з інтернету. Не помилка, але привід уточнити в постачальника.

Коли запускати перевірку

  • Перед першою оцінкою нового виробу. Завжди.
  • Після зміни специфікації. Нові позиції можуть не мати ціни чи маршруту.
  • Коли оцінка виглядає підозріло. Надто дешево чи надто дорого зазвичай означає діру в ланцюгу.
  • Перед пропозицією великому клієнтові. Помилка на великій партії коштує дорожче.

Типовий порядок роботи

  1. Відкрийте Costing Studio → Перевірка виробу.
  2. Оберіть виріб зі списку.
  3. Прочитайте підсумок: скільки позицій мають повний ланцюг.
  4. Пройдіть колонку Що виправити згори донизу.
  5. Порівняйте «Записано як» із «Геометрія каже».
  6. Натисніть Виміряти отвори й гиби.
  7. Виправте знайдене у відповідних розділах.
  8. Поверніться і переконайтеся, що ланцюг повний.
  9. Лише тепер робіть оцінку.

Поширені запитання

Написано «готово для розрахунку», але є попередження про ціни з інтернету

Рахувати можна. Але частина цін є орієнтовними. Для внутрішньої оцінки цього досить, для пропозиції клієнтові їх варто підтвердити.

«Геометрія каже» порожня

Для позиції немає 3D-моделі. Так буває з покупними деталями або з виробами, заведеними без моделі.

Запис і геометрія різні, але запис правильний

Таке буває, коли модель спрощена або застаріла. Тоді виправляти треба модель, а не специфікацію.

Виробу немає у списку

У список потрапляють вироби, для яких є специфікація. Спершу завантажте модель через 3D-імпорт або зробіть швидку оцінку.

Чим це відрізняється від оцінки?

Перевірка відповідає на запитання «чи можна рахувати». Оцінка рахує. Спершу перше, потім друге.
